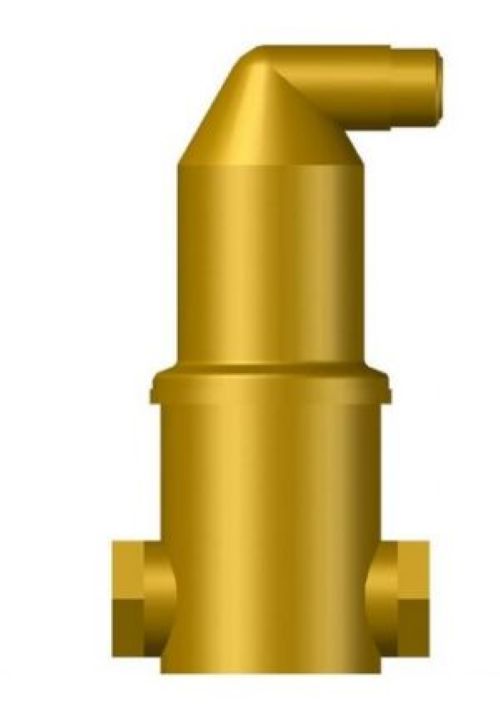

Reflex Exvoid Mikrobuborék leválasztó 3/4″ (9251010)

Leírás

Reflex Exvoid Mikrobuborék leválasztó 3/4″ 9251010

Reflex Exvoid Mikrobuborék leválasztó 3/4″

Alkalmazási területek:
A reflex ’exair’ sorozatú mikrobuborék-leválasztók telepítése ideális a hidraulikai rendszerek alacsony nyomású pontjain. Az alkalmazása közvetlenül a hőfejlesztő közelében javasolt az előremenő ágban olyan helyeken, mint a tetőtéri hőközpont vagy magasan lévő hőközpont, magaspontok, léggyűjtő helyek, valamint az összes olyan terület, ahol az alacsony nyomás vagy a magas hőmérséklet miatt gázkiválási folyamatok zajlanak.

Működési mód:
Mivel a mikrobuborékokat az áramlás sodorja, különleges egységek szükségesek ahhoz, hogy a rendszerből hatékonyan el lehessen azokat távolítani. A reflex ’exair’ mikrobuborékleválasztók ezért nagyobb keresztmetszetűek, mint a csatlakozási méretek, hogy csökkentse az áramlási sebességet a leválasztóban. Ezzel egyidejűleg a folyadék közeget speciális drótszöveten vezetik keresztül. Az emiatt keletkező turbulenciák a gázbuborékokra meghatározatlan irányú mozgási impulzusokkal hatnak. Az áramlási sebességtől, a buborékok sűrűségétől és nagyságától függően a leválasztó segíti gázbuborék természetes megtapadását és azokat a légtelenítő felső részen lévő szelepen keresztül eltávolítja a rendszerből.

Előnyök:
Eltávolítja a szabadon keringő levegő- és gázbuborékokat
Teljesen automatikusan, tartósan üzemel
Csak minimális, konstans nyomásesést hoz létre
Lényegesen gyorsabb hidraulikus kiegyenlítést tesz lehetővé a töltési folyamatok után
Megelőzi a zajképződést, a korrózió miatti kopást és a teljesítménycsökkenést a légzárványok leválasztásával
Széles választék az üzemi nyomások, hőmérsékletek és anyagok tekintetében
A központi elem egy évtizedek óta bevált hálós szerkezet, mely folyási irányban különösen kis nyomásveszteséggelbír. A hálós szerkezet által gerjesztett turbulenciák a buborékokat az áramlás szempontjából egy nyugodtabb területre terelik, ahonnan már könnyen eljutnak a felső légtelenítő szelephez.
A levegőkamrák speciális konstrukciója az áramló szennyeződések a légtelenítő szelepet a légkamra nagy térfogata miatt soha nem érik el. A vízfelszín és a szelep közötti nagy távolság még nagy nyomásingadozások esetén is zavartalan üzemelést biztosít.
Szivárgásmentes, nem elzárható légtelenítő szelep

Műszaki adatok
